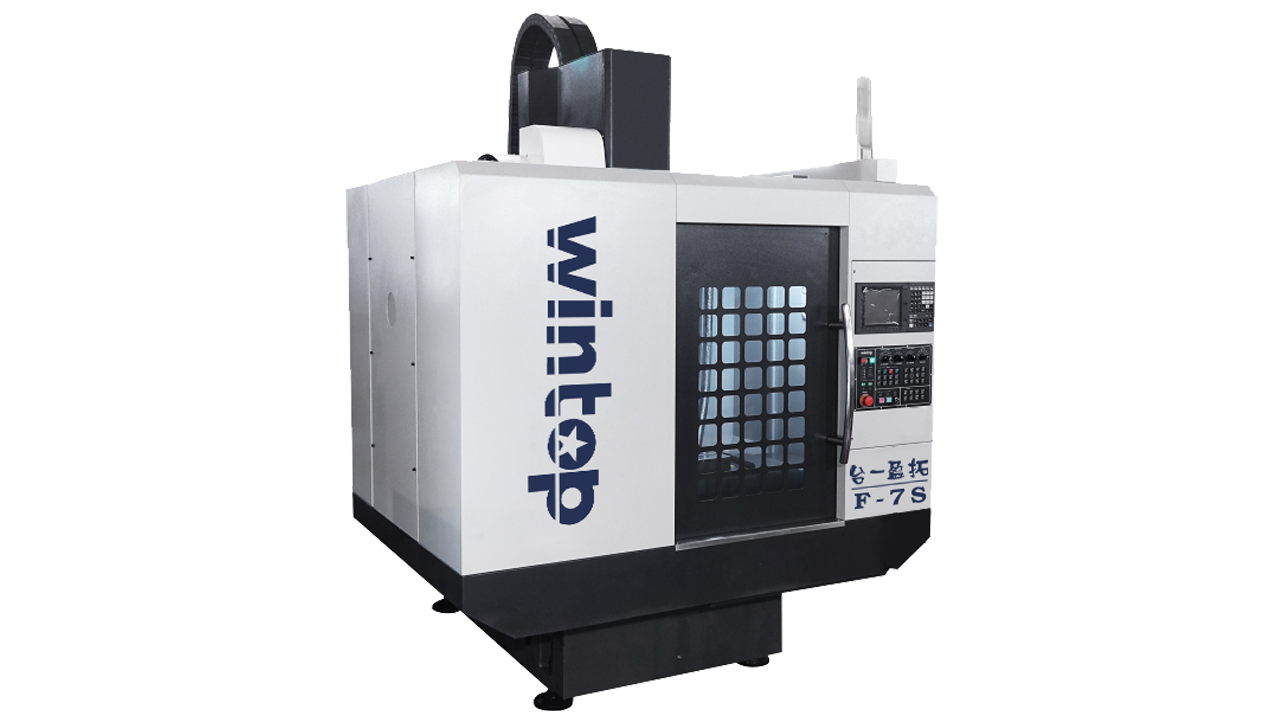

F-7S

产品介绍


产品特性


   有限元素分析,保证机械本体的最佳化一体式设计

机身采用高密度、高刚性铸件,经过高温退火及自然时效处理,持久稳定永不变形。


机身设计

机身与鞍座结构采用山型肋骨强化,力流线最短,确保最佳机体刚性;

基于出色的工程设计,加工中心底座及立柱的加强筋可以抗扭、减震,并把切削震动转移至非切削区域。立柱使用扭矩管的设计,可以提供出色的刚性

和抗弯、抗扭性能。超宽底座设计,同时降低底座重心,将机床重心调至最佳稳定高度。立柱底部跨距加宽,提升机床的稳定性。

主轴头

主轴头与立柱接触长度比例适当,提供主轴稳固支撑。主轴头内置独立冷却系统,持续稳定主轴头热量在合理范围,减少了主轴热延伸,确保加工精度。

配重

为满足高速,高灵敏加工需求,采用无配重的方式,同时机床增强伺服电机及螺杆的要求,Z轴带刹车,以保证机床的精度稳定持久,增长寿命。

丝杆

采用研磨级预拉双螺母丝杆,消除反向间隙,经热处理刚性高,耐磨损,抗扭力,使用寿命超长,保障了机台的加工高精度。

螺杆精度等级为C3级,螺距均匀,机床移动量精确,定位精度高。

交流伺服电机

采用超高性能伺服电机,重切削时提供更强动力;

在低进给的情况下,仍可保持高扭力;

高品质联轴器,保证丝杆与马达同轴心运动。

润滑系统

整机采用容积式润滑系统,并结合脱压式油泵,压力流量稳定,有效将油输送到每个润滑点,提供各滑道面均匀强制润滑,确保机台精度与使用寿命。

导轨
三轴采用滚柱高刚性滑轨,低摩擦,低噪音,确保加工时高稳定性;


规格参数



机台基本规格单位F-7S
行程
X、Y、Z轴行程mm700×450×450
主轴鼻端至工作台面mm150-600
主轴中心到Z轴护罩面距离mm470
工作台
工作台尺寸mm800×450
工作台最大载重kg400
T型槽尺寸(×槽数×间距)mm××mm18×4×100
主轴
主轴转速rpm标配选配
12000(直接式)15000(直接式)
主轴马达功率(连续/30分钟额定)kW5.5/7.5
主轴锥度
BT-40
主轴直径mm120
进给率
XYZ轴最快进给速度m/min36×36×30
XYZ轴马达功率kW1.5×1.5×3.0
精度
双向重复、定位精度(全行程)mm0.007
循圆差补精度(X、Y轴)mm0.007
自动换刀机构
换刀机构形态
圆盘式
刀库容量20
最大刀径/邻空刀mm80/150
最大刀长mm200
最大刀具重量kg7
动力源
主轴油温冷却功率w990
轨道润滑自动注油器w90
切削液泵浦w750×2
压缩空气压力kg/cm²6
电力需求kVA20
机台尺寸及重量
净重kg3400
机台尺寸(左右×前后×)mm2000×2460×2820
占地尺寸(左右×前后×)mm2510×2855×2820


标准配置选购配置
全密闭式外罩

自动润滑系统
SD卡
主轴油温冷却机
外接式手摇轮
变压器
水箱

内含记忆体500KB

乙太网络(含10米网线)
主轴松刀吹气装置
自动关电系统
电气箱热交换器
机台切削液系统
圆盘式刀库

LED工作灯

三色警示灯
水平调整块
作业工业及说明书
切削吹气装置
底座冲屑系统

圆盘式油水分离器
第四轴
油雾吸收器
自动对刀仪
